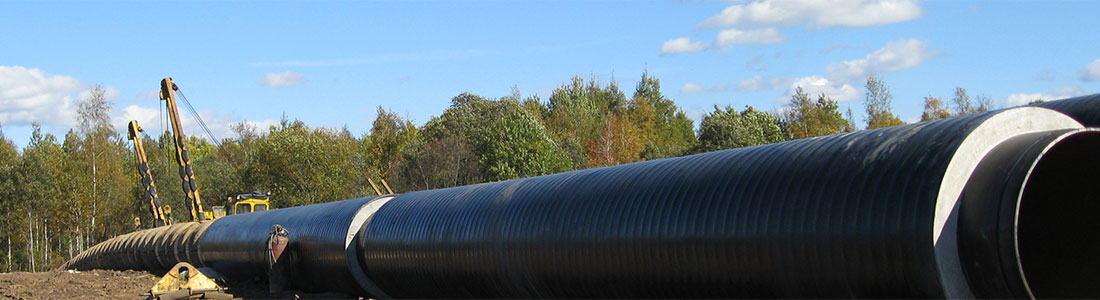

Полимерные опоры магистральных трубопроводов

Полимерные опоры магистральных трубопроводов

Существующие методики на данный момент

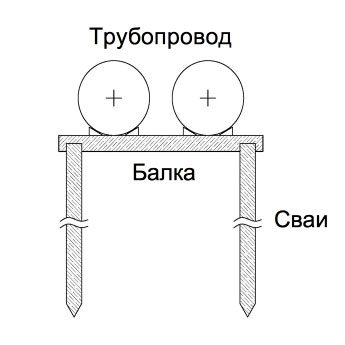

Свайные фундаменты

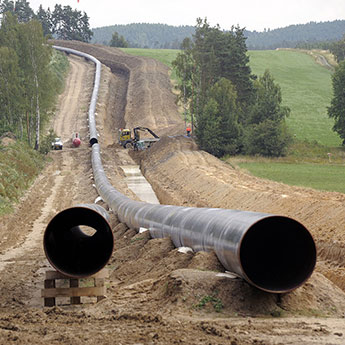

Земляная подсыпка

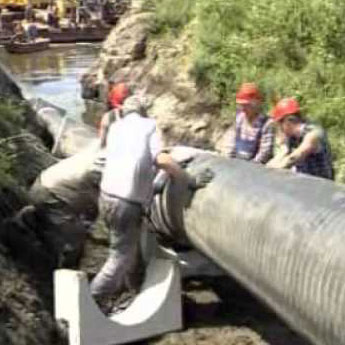

Ж/б подставка

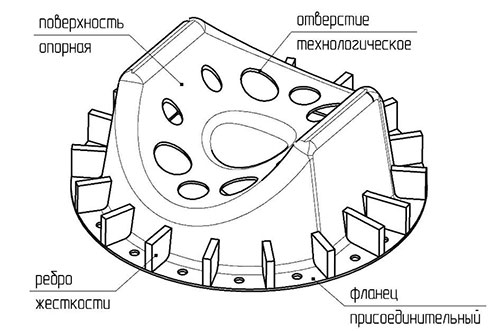

Современное зарубежное решение – пластиковая опорная часть

Разработка завода Гебау

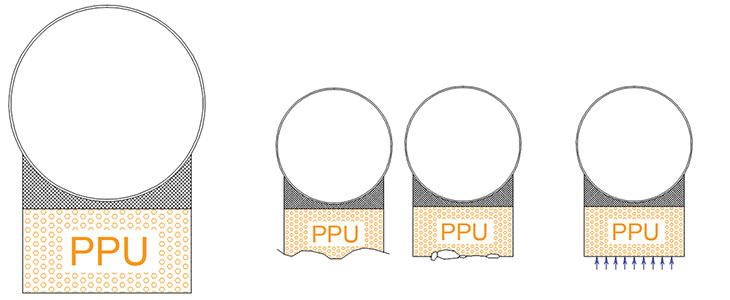

Опора для скальных грунтов и грунтов, содержащих крупные включения

PPU - легкий, химически стойкий материал, имеющий стабильные механические свойства.

PPU способна деформироваться, подстраиваясь под рельеф основания и обеспечить стабильное положение трубы. Также способна воспринимать вертикальные деформации грунтов от пучения, что может быть использовано в условиях многолетнемерзлых грунтов.

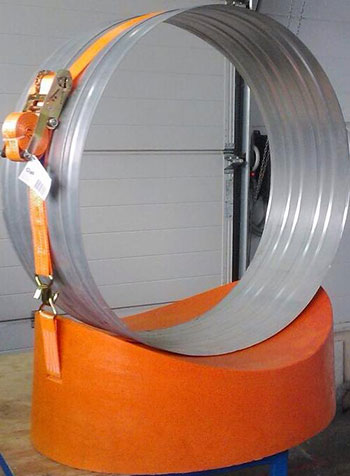

Демпферное противопучинное устройство

Готовая демпферная смесь способна деформироваться, менять свои размеры под действием пучения грунтов и обеспечить стабильное положение трубы.

Одно из достоинств этой смеси – это легкость ее использования.

Эти показатели позволяют использовать его в условиях многолетнемерзлых грунтов.

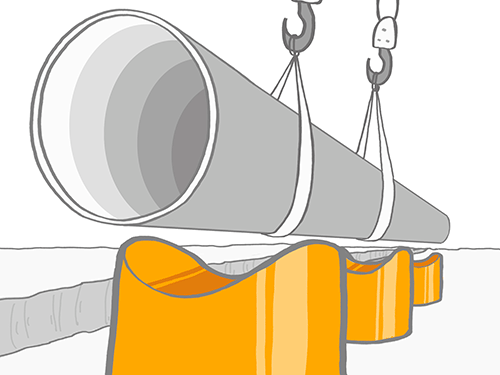

Работа с полимерными подушками

Полимерные подушки имеют низкий вес (не более 12 кг. под трубу 1420 мм.), поэтому не требуют больших трудозатрат при перемещениях и установке на объектах прокладки магистральных трубопроводов.

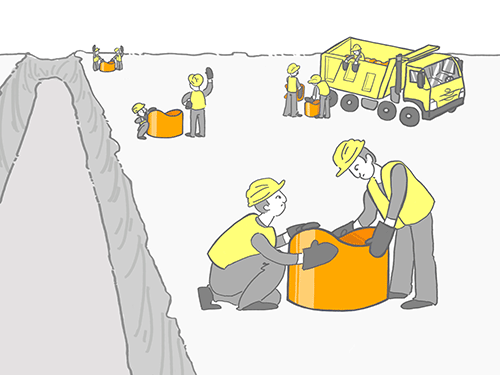

Укладка опор на заданном расчетном расстоянии рядом с траншеей более удобна в работе и ускоряет процесс прокладки трубопроводов, снижает трудозатраты.

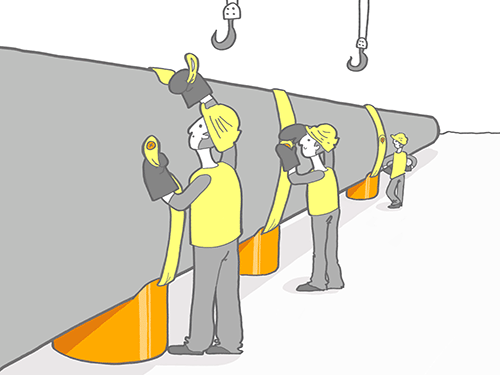

Использование крепежных тросов на полимерных подушках гарантирует правильное положение трубы при установке в траншею, тем самым обеспечивая устойчивость  конструкции и высокую производительность труда.

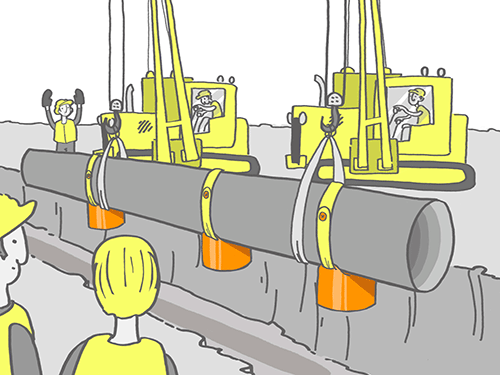

Возможность проведения сварки нескольких участков труб перед укладкой в траншею создаёт удобство в работе, повышает скорость ее выполнения, а также повышает качество сварных швов.

Мелкие неровности траншеи (камни или локальные уплотнения грунта размером до 100 мм.) нивелируются полимерной подушкой, поэтому не требуется дополнительная очистка и подготовка траншеи перед укладкой труб.

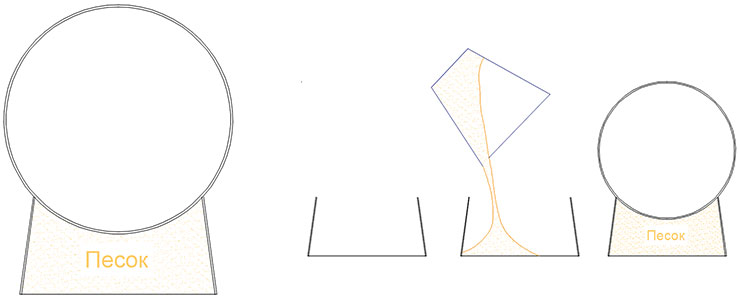

Опора из полимерных конусов для песчаных и глинистых грунтов в отсутствии подземных вод

Обечайка изготовлена из легкого полимера, который просто доставлять на строительную площадку.

Конусообразная форма позволяет вкладывать корпусы один в другой. Заполняется опорная часть местным песком, что дает значительный экономический эффект.

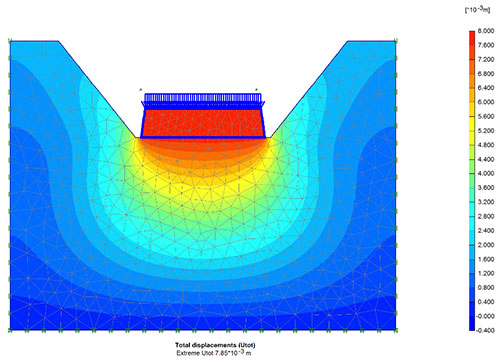

Схема передачи нагрузки на грунт

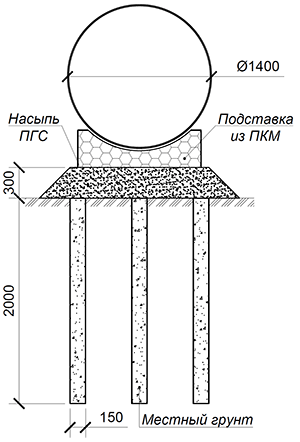

Щелевые фундаменты для водонасыщенных заболоченных грунтов

Конструкция представляет собой щелевой фундамент, состоящий из отдельных блоков ПВХ.

Благодаря равномерному распределению нагрузки через композитную подставку и слой ПГС, нагрузка передается на основание в уровне низа щелей как фундамент глубокого заложения.

Гладкая боковая поверхность блоков предупреждает поднятие фундамента от пучения, а заполнение блоков местным грунтом снижает конечную стоимость.
